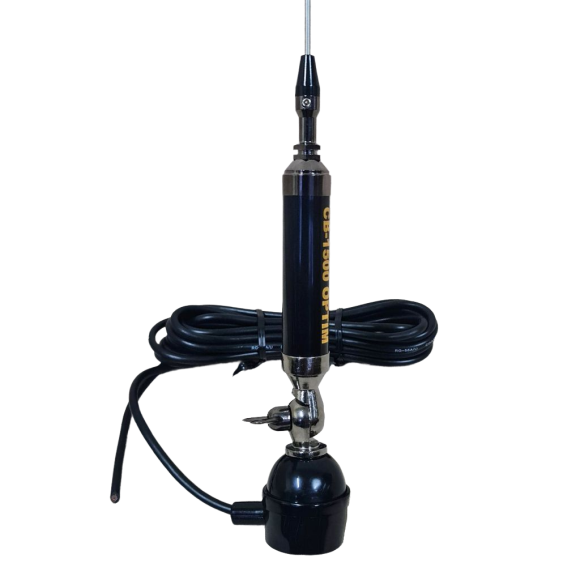

Антенна автомобильная OPTIM CB-1500, врезная

Антенна CB-1500 Optim предназначена для использования совместно с радиостанциями Си-Би (27 Мгц) диапазона.

Антенна поставляется без автомобильного держателя и разъема для подключения к радиостанции.

Конструктивно антенна аналогична антенне CB-1200 Optim, отличается от неё гладкой поверхностью корпуса катушки, длиной штыря и конструкцией крепёжного элемента антенны.

Крепежный элемент выполнен аналогично антенне Lemm AT-1500, с фиксацией не поверхности винтом М6.

ВНИМАНИЕ!

Антенна должна располагаться на металлической поверхности крыши автомобиля, что является обязательным условием для работы антенны.

При установке антенны на водосток, раму крепления зеркала заднего вида или крышку багажника необходимо использовать специальные кронштейны, обеспечивающие хороший электрический контакт с кузовом автомобиля.

Положение полотна антенны вертикальное.

После установки нужно выполнить настройку антенны в резонанс с рабочей частотой радиостанции. Для настройки применяются специализированные приборы, такие как КСВ-метр или антенный анализатор. При отсутствии данных приборов и квалификации по настройке, необходимо обратиться за помощью к специалистам.

Допустимый КСВ не более 2, в противном случае возможен выход радиостанции из строя.

ЗАПРЕЩАЕТСЯ эксплуатировать антенну установленную на не металлической поверхности, касаться частей антенны во время её работы, произвольно изменять длину кабеля.

Для профилактики необходимо периодически разбирать место крепления штыря и удалять окислы, возникающие при воздействии влаги.

При выполнении всех рекомендаций антенна совместно с радиостанцией прослужит долго и позволит избежать хлопот с дорогостоящим ремонтом.

Основные характеристики:

• Диапазон частот - 26.5-28 МГц
• Ширина полосы по уровню КСВ 2:1 - 1000 кГц
• КСВ не более - 1.2:1
• Высота - 1600 мм
• Диаметр крепёжного основания - 42 мм
• Длина кабеля - 4 м

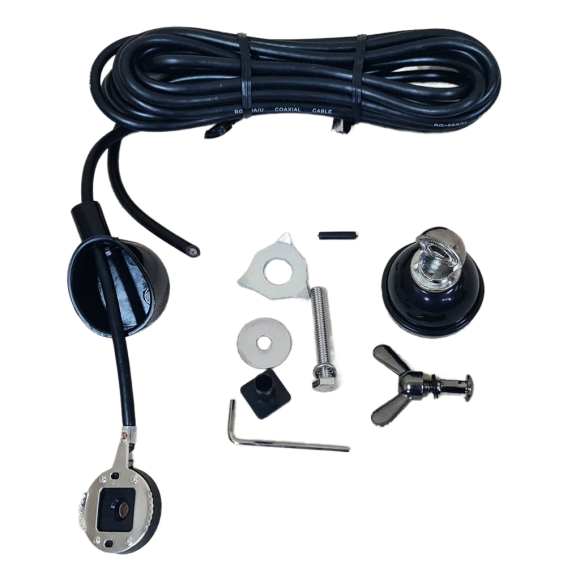

Комплект поставки:

• Антенна - 1 шт.
• Кабель - 4 м
• Инструкция - 1 шт.
• Упаковка

ВНИМАНИЕ! Разъем PL-259/6 приобретается отдельно! Кабель БЕЗ разъема на конце.
