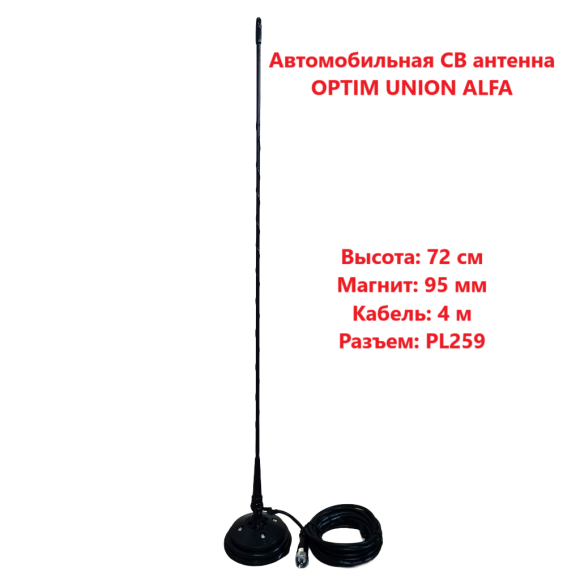

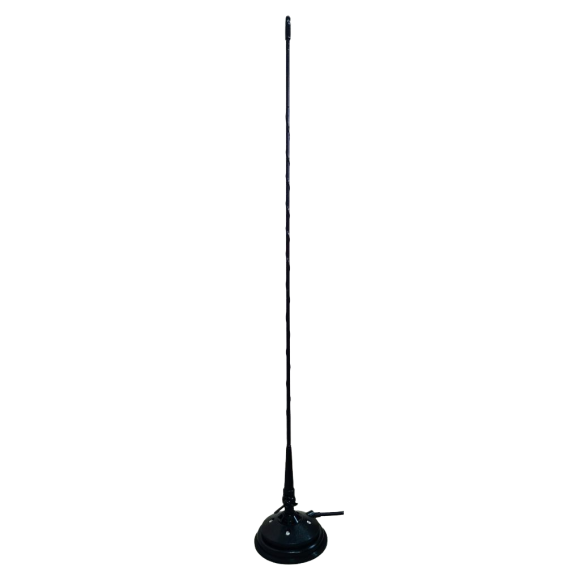

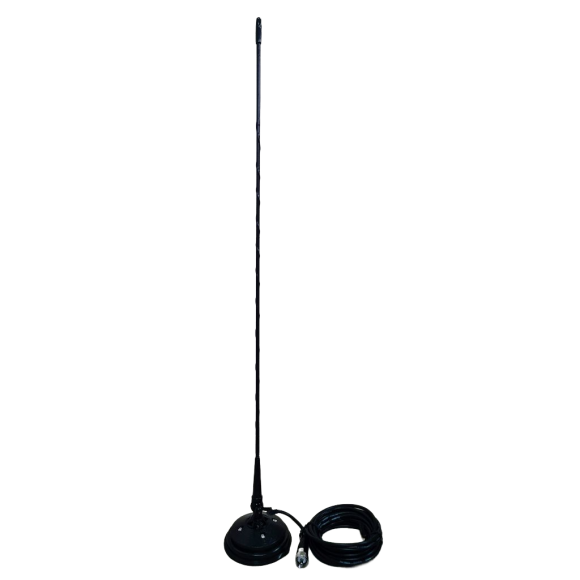

Антенна автомобильная OPTIM UNION ALFA, на магните

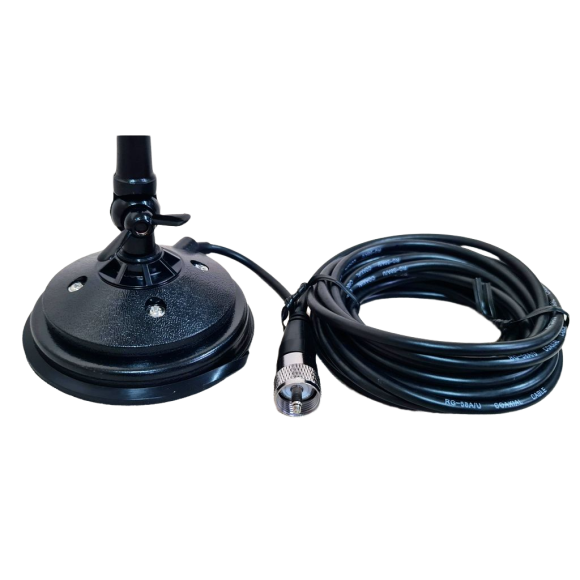

Антенна OPTIM UNION ALFA предназначена для использования совместно с автомобильными радиостанциями диапазона частот 27 МГц (Си-Би). Антенна имеет шарнирное крепление, которое позволяет устанавливать её под углом к поверхности. Магнитное основание диаметром 95мм обеспечивает надёжность установки.

Антенна должна располагаться на металлической поверхности крыши автомобиля, что является обязательным условием для работы антенны. Положение полотна антенны вертикальное.

После установки нужно выполнить настройку антенны в резонанс с рабочей частотой радиостанции. Для настройки применяются специализированные приборы, такие как КСВ-метр или антенный
анализатор. При отсутствии данных приборов и квалификации по настройке, необходимо обратиться за помощью к специалистам.

Допустимый КСВ не более 2, в противном случае возможен выход радиостанции из строя. Эксплуатация антенны без настройки не допускается!

Порядок настройки антенны:

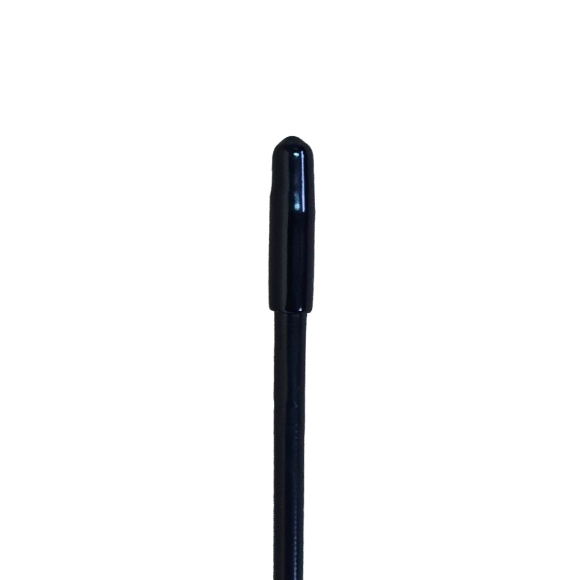

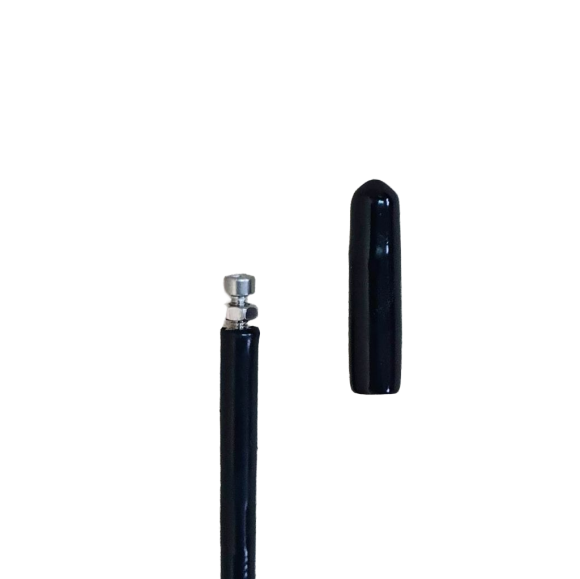

• Снять колпачок с верхушки штыря антенны (см. фото).
• Вывинтить настроечный винт примерно на 1 см, и зафиксировать его контргайкой.
• Поставить колпачок на место, и измерить КСВ на рабочей частоте, а также ниже и выше ее.
• Если минимум КСВ на более высокой частоте, то винт нужно выкрутить еще выше.
• Если минимум КСВ на более низкой частоте, то винт нужно закрутить немного ниже.
• По окончании настройки зафиксировать винт контргайкой, и поставить на место колпачок.

Эксплуатация антенны без защитного колпачка не допускается!

Также ЗАПРЕЩАЕТСЯ эксплуатировать антенну установленную на неметаллической поверхности, касаться частей антенны во время её работы, произвольно изменять
длину кабеля.
Для профилактики необходимо периодически разбирать место крепления штыря и удалять окислы, возникающие при воздействии влаги.
При выполнении всех рекомендаций антенна совместно с радиостанцией прослужит долго и позволит избежать хлопот с дорогостоящим ремонтом.

Технические характеристики.

• Диапазон частот: 26-27 МГц.
• Ширина полосы по уровню КСВ 2:1: 500 кГц.
• КСВ не более: 1.5:1.
• Высота: 700 мм.
• Диаметр магнитного основания: 95 мм.
• Длина кабеля: 4 м.
• Тип разъёма: PL259

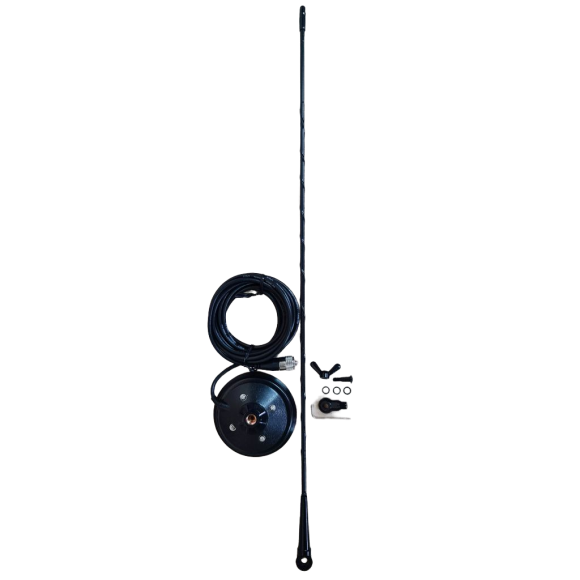

Комплектация

• Магнитное основание DV с кабелем и разъемом - 1 шт
• Крепеж (болт, барашек, шайба, гровер) - 1 шт.
• Конус с двумя болтами крепления полотна - 1 шт.
• Шестигранный ключ - 1 шт.
• Инструкция - 1 шт.
• Упаковочная коробка - 1 шт.
• Полотно антенны - 1 шт.
