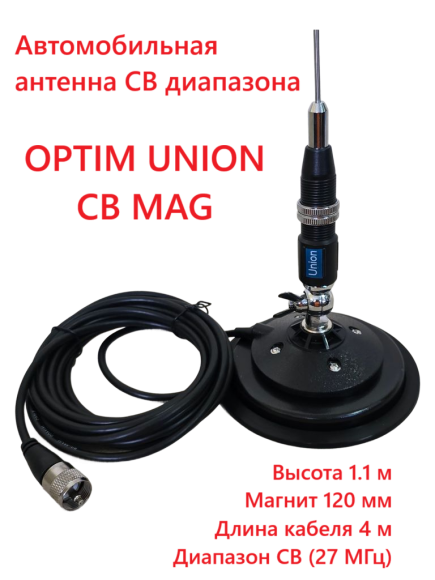

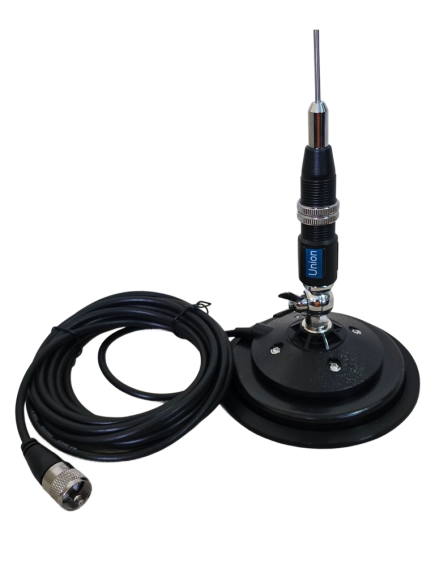

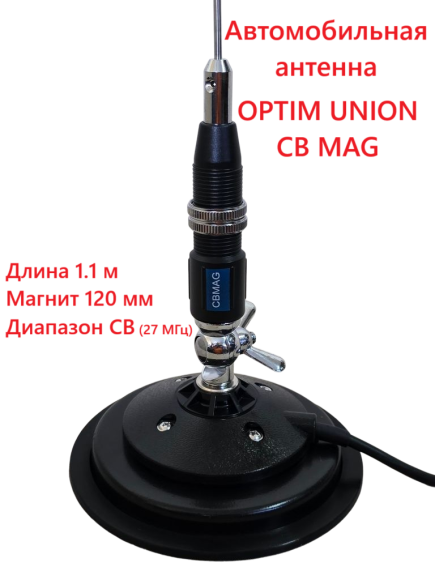

Антенна автомобильная OPTIM UNION CB MAG, на магните

Антенна UNION CB MAG Optim предназначена для использования совместно с автомобильными радиостанциями диапазона частот 27 МГц (Си-Би).

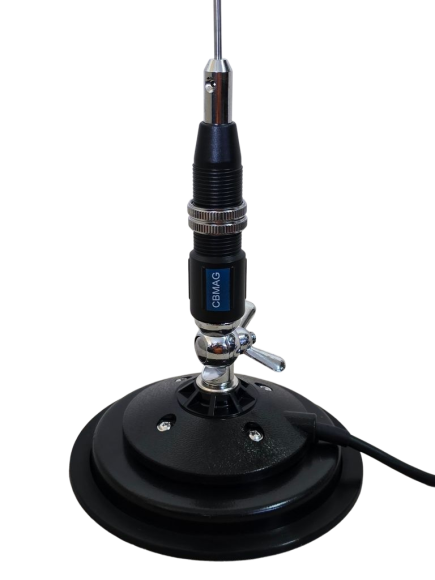

Антенна UNION CB MAG отличается небольшой высотой всего 1.1 м. Тонкая подстройка осуществляется не только укорочением длины штыря антенны, но и специальными металлическими кольцами на корпусе катушки. Магнитное основание DV диаметром 120 мм обеспечивает надёжность установки.

Антенна должна располагаться на металлической поверхности крыши автомобиля, что является обязательным условием для работы антенны.

Положение полотна антенны вертикальное. После установки нужно выполнить настройку антенны в резонанс с рабочей частотой радиостанции, при помощи металлических колец на корпусе катушки.

Для настройки применяются специализированные приборы, такие как КСВ-метр или антенный анализатор. При отсутствии данных приборов и квалификации по настройке, необходимо обратиться за помощью к специалистам. Допустимый КСВ не более 2, в противном случае возможен выход радиостанции из строя.

Также ЗАПРЕЩАЕТСЯ эксплуатировать антенну, установленную на неметаллической поверхности, касаться её частей во время работы, увеличивать толщину покрытия нижней части магнита, произвольно изменять длину кабеля.

Для профилактики необходимо периодически разбирать место крепления штыря и удалять окислы, возникающие при воздействии влаги.
При выполнении всех рекомендаций антенна совместно с радиостанцией прослужит долго и позволит избежать хлопот с дорогостоящим ремонтом.

Основные характеристики:

• Диапазон частот - 26.5-28 МГц
• Ширина полосы по уровню КСВ 2:1 - 1500 кГц
• КСВ не более - 1.2:1
• Высота - 1100 мм
• Диаметр магнитного основания - 120 мм
• Длина кабеля - 4м
• Разъем на кабеле - PL-259 (UHF)

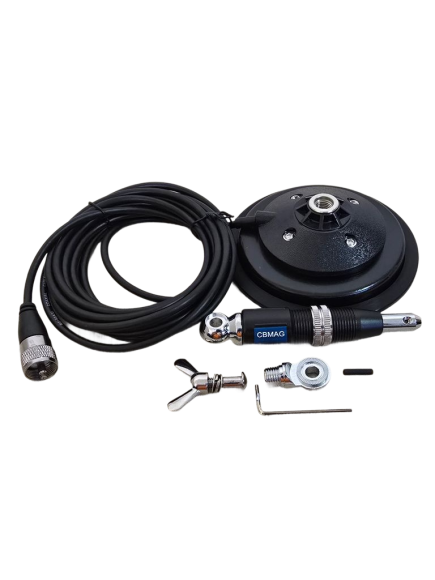

Комплект поставки:

• Штырь стальной черный 1.0 метр
• Магнитное основание с кабелем и разъемом
• Комплект крепежа
• Инструкция
• Упаковка
